24 Pzs Máquina de soldadura de malla de barra de acero reforzada de 100*100mm

24 piezas de maquina de soldadura de malla de barras de acero reforzada de tamaño 100*100 mm

Introducción a la máquina de soldadura de malla de barras de acero reforzado

La máquina de soldadura de malla de barra de acero de refuerzo soldará automáticamente los alambres de acero en malla para la construcción.Se sujetan y soldan con precisión las intersecciones de alambre utilizando corriente eléctrica y presiónLa máquina tira y corta continuamente la malla para una producción eficiente.con un valor de las instalaciones de la partida 8521 del Reglamento (CE) n.o 715/2009 del Parlamento Europeo y del Consejo [1].

Características de la máquina de soldadura de malla de barras de acero reforzado

1El nuevo diseño aumenta el rendimiento en un 20%, reduce el uso de aire en un 30%, acorta el cilindro en un 60%, proporciona una presión de 570 kg, ahorra un 50% de energía y simplifica la conexión de las válvulas.

2El tubo de acero especial permite una alimentación fácil del alambre de la línea; el servomotor envía los alambres más lejos; los cilindros SMC se sujetan automáticamente; los túneles de ranura se levantan para proteger los electrodos.

3. El alimentador de alambre cruzado con capacidad de 1T utiliza motor y reductor para la alimentación a granel; el servomotor asegura la caída precisa y estable del alambre con un gran par.

4El tirón de la malla es impulsado por un servomotor con reductor, los cilindros SMC controlan la elevación del gancho y el PLC ajusta el espaciamiento del cable a través de la pantalla táctil.

5El sistema de control PLC asegura el funcionamiento preciso y automatizado de toda la máquina, permitiendo un fácil ajuste de parámetros, monitoreo en tiempo real y un rendimiento estable.

6. Tela de cableado: el motor paso a paso impulsa el dispositivo de tipo disco para soltar cables automáticamente, y la tromba tiene una gran capacidad de almacenamiento de cables de hasta 1,5 toneladas.Cuando no hay alambre cruzado en la tolva, el equipo dejará de funcionar automáticamente.

7Mecanismo de alimentación de alambre longitudinal: el servomotor está equipado con un reductor planetario para conducir el dispositivo de alimentación de alambre de compresión neumática para enviar el alambre a la posición de soldadura.El equipo se soldará automáticamente.

8Mecanismo de tracción de malla: el servomotor que sostiene el reductor planetario impulsa el dispositivo de tracción de malla de sujeción neumática para garantizar la estabilidad del sistema y el tamaño estándar de la malla soldada.El dibujo automático de malla recíproca puede realizar la producción de malla de tamaño de alargamiento.

9Se adoptan electrodos de soldadura enfriados con agua y un nuevo tipo de malla de soldadura de transformador especial de refrigeración por agua con resina epoxi.que es más pequeño en tamaño y más seguro y confiable que los transformadores tradicionales.

10Los aparatos eléctricos de bajo voltaje se fabrican con Schneider, marcas conocidas para garantizar el funcionamiento eficiente y estable del equipo.

11La máquina dejará de funcionar automáticamente si no hay cables transversales en el dispositivo de tolva.

12Cuando hay un mal funcionamiento en la máquina, el PLC alarmará, lo que es conveniente para ajustar la máquina.

13. El ajuste del espacio de alambre cruzado adopta el control de microcomputadora PLC, establecido en la pantalla táctil.

14. El sistema de tirón de malla se calcula automáticamente en ciclo.No es necesario ajuste manual. El coche de tirón de malla puede volver al origen automáticamente después de terminar la malla de tirón.

Ventajas de las máquinas de soldadura de malla de barras de acero reforzadas

1Eficiencia y rapidez: la soldadura automatizada mejora la eficiencia de producción y reduce los costes laborales.
2Calidad de soldadura estable: las soldaduras fuertes y las conexiones uniformes aseguran la resistencia y durabilidad de la malla.
3Control de precisión: un sistema PLC ajusta los parámetros de soldadura para una soldadura de alta precisión y un control dimensional.
4Ahorro energético y respetuoso con el medio ambiente: un diseño racional reduce el consumo de energía y gas, lo que resulta en una operación más económica.
5Fácil operación: una interfaz de control de pantalla táctil permite una fácil configuración y monitorización del estado de producción.
6Amplia gama de aplicaciones: admite una variedad de especificaciones de barras de refuerzo para satisfacer diversos requisitos del proyecto.
7Estructura compacta: ahorra espacio en la fábrica y facilita la instalación y el mantenimiento.

Parámetros técnicos de las máquinas de soldadura de malla de barras de acero reforzado

Aplicaciones de las máquinas de soldadura de malla de barras de acero reforzado

La malla de refuerzo se utiliza principalmente en la construcción de infraestructuras como carreteras, ferrocarriles y pistas de aterrizaje de aeropuertos.

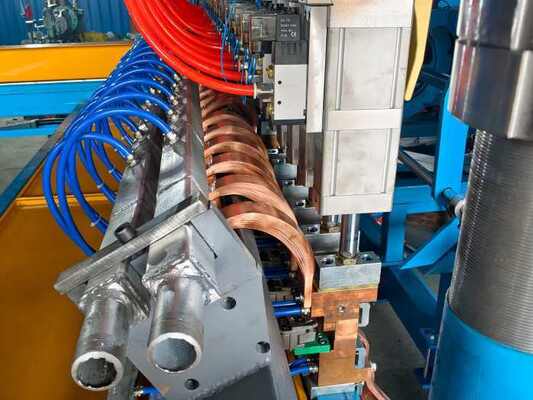

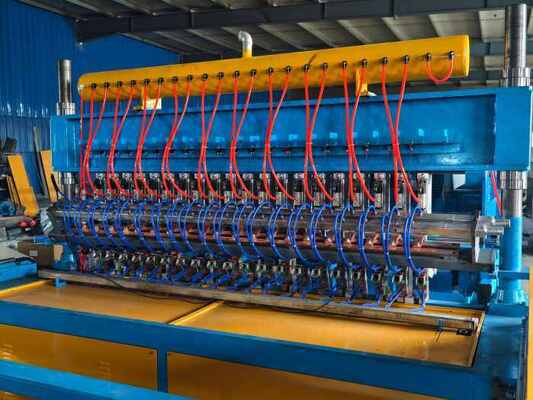

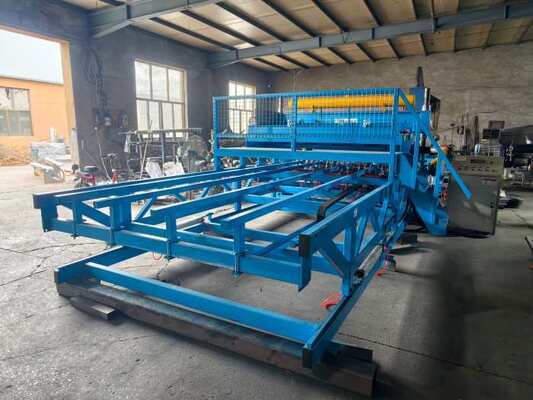

Máquina de soldadura de malla de barras de acero reforzado Fotos
