Tamaño de rebar 4-8mm Soldadura neumática 6m de longitud máquina de soldadura de malla de alambre

Máquina de soldar malla de alambre neumática para barras de refuerzo de 4-8 mm, longitud de 6 m

Introducción a la máquina de soldar malla de alambre

La máquina de soldar malla de alambre está controlada por un ordenador y un controlador programable PLC, ofreciendo alta automatización. Puede soldar varios materiales, incluyendo barras de refuerzo corrugadas laminadas en caliente, corrugadas laminadas en frío, lisas laminadas en caliente y lisas laminadas en frío, proporcionando una amplia adaptabilidad. Dependiendo del consumo de energía del usuario, la soldadura se puede realizar en una o varias etapas, asegurando una gran flexibilidad. La unidad presenta un diseño modular que permite un fácil ajuste de especificaciones y un mantenimiento conveniente. El sistema de soldadura —incluyendo el transformador de soldadura, los tiristores y los electrodos superior/inferior— emplea refrigeración por agua forzada con dispositivos de protección de flujo, lo que permite un funcionamiento continuo y fiable. La presión del sistema neumático es infinitamente ajustable, lo que permite una respuesta rápida a los cambios en las especificaciones de las barras de refuerzo; la presión de soldadura se mantiene uniforme y constante, asegurando soldaduras de alta calidad en todos los puntos. Al producir mallas estándar de tamaño fijo, no es necesario ajustar las posiciones de los electrodos superior e inferior, lo que elimina los tediosos ajustes de espaciado y mejora significativamente la eficiencia operativa.

Características de la máquina de soldar malla de alambre

1. Unidad de alimentación de alambre transversal (precortado)

Se instala en la parte superior del dispositivo de conjunto de rejilla de malla. Consta de una plataforma móvil, una unidad de apilamiento de alambre transversal, un dispositivo de distribución de alambre y un dispositivo de alimentación de alambre. El dispositivo de distribución y la alimentación de alambre son impulsados por el sistema neumático bajo la operación del sistema de control eléctrico.

Alimentación automática de alambre transversal sin necesidad de mano de obra. Está diseñado para que el alambre transversal se alimente de alambre precortado.

2. Sistema de soldadura

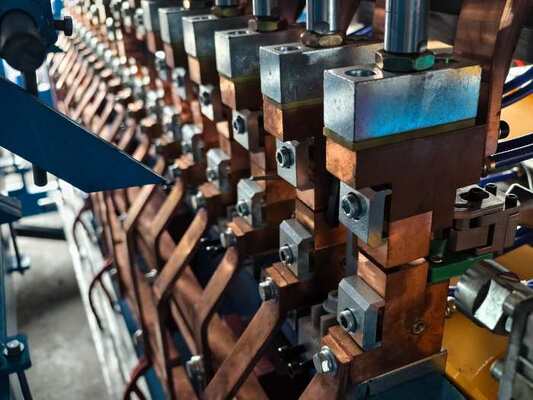

El sistema de soldadura está compuesto por el bastidor, el transformador de soldadura, el cilindro presurizado, la combinación de electrodos superiores, la combinación de electrodos inferiores, el localizador magnético de alambre transversal, la unidad de elevación de malla, la combinación de soportes de alambre longitudinal, el sistema neumático, el sistema de refrigeración por agua y otras piezas de repuesto. Material de soldadura: alambre laminado en frío, alambre redondo laminado en frío, alambre laminado en caliente.

3. Cilindro de potencia de soldadura
Se utiliza un cilindro especialmente personalizado para el cilindro de potencia de soldadura de esta máquina, que es especialmente adecuado para máquinas de soldar mallas de acero.
Sus ventajas son la alta velocidad de soldadura, la junta de soldadura firme y la larga vida útil.

4. Dispositivo de tracción de malla

Sirve para extraer los alambres transversales soldados de la malla según los parámetros establecidos por el programa, y según la longitud de la malla, puede realizar múltiples tracciones de malla recíprocas, hasta que toda la malla se extraiga por completo.
Se compone de cuatro partes: el bastidor inferior, el bastidor móvil de tracción de malla, el carro de tracción de malla y los tubos de soporte de malla.

Ventajas de la máquina de soldar malla de alambre

1. Mantenimiento más fácil de la máquina, menos problemas de la máquina.
2. Misma presión de soldadura para cada punto de soldadura, garantiza la calidad de la soldadura.
3. Suficiente potencia de soldadura para soldar barras de refuerzo de hasta 12 mm.
4. La velocidad de soldadura puede ser de hasta 80-100 veces/min.
5. Para el electrodo de soldadura no es necesario trabajar, solo es necesario desconectar la válvula electromagnética.
6. Válvula de reducción de presión de precisión, error de ±0.5%. Alto flujo.

Detalles técnicos de la máquina de soldar malla de alambre

Aplicaciones de la máquina de soldar malla de alambre

La malla de refuerzo se puede aplicar en estructuras de hormigón armado como edificios comerciales de varios pisos y de gran altura en minas de carbón, pistas de aeropuertos, autopistas, túneles, puentes, tuberías de hormigón, cimientos de presas, muelles, almacenes y tanques de tratamiento de aguas residuales.
La malla de refuerzo también se utiliza para barreras en carreteras, puentes, aeropuertos, jardines, lugares públicos, plazas, autopistas, ferrocarriles, carreteras, fábricas y otras áreas.

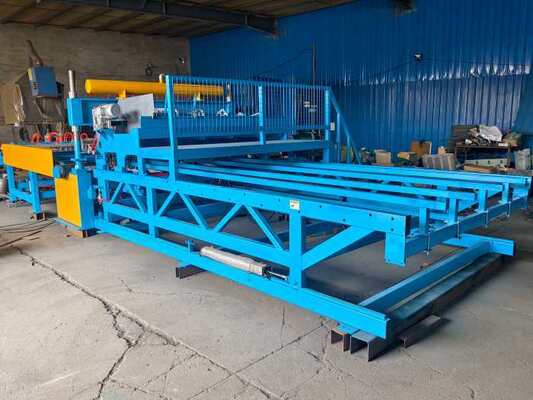

Fotos de la máquina de soldar malla de alambre
