Panel de malla 2.4*6m Máquina de soldadura automática de panel de malla de alambre de cizallamiento

Panel de malla 2.4*6m Máquina de soldadura automática de panel de malla de alambre de cizallamiento

Introducción a la máquina de soldadura de paneles de malla de alambre

Esta línea de producción es un nuevo tipo de equipo desarrollado de forma independiente por nuestros ingenieros basados en sus años de experiencia en la tecnología de soldadura de malla y las necesidades del cliente.Proporciona más opciones para los clientes de gama media cuyas fábricas se están desarrollando.

La máquina de soldadura de paneles de malla de alambre es un dispositivo que aplica presión y electricidad a las líneas longitudinales y transversales pre-posicionadas para formar puntos de soldadura.

1El resorte de presión de contacto superior tiene una vida útil de más de 10 años.000, 000 ciclos bajo la carga nominal.

2El motor principal utiliza un motor de frenado de frecuencia variable de 7,5 kW para garantizar la presión y velocidad de soldadura.

3Utilice el molde de revestimiento para garantizar la precisión de la malla.

4Hay un dispositivo de detección de línea transversal para garantizar la precisión de la posición de colocación del hilo transversal.

5Transformador de soldadura monofásico de 200 KVA

6Los bloques de electrodos están hechos de cobre cromo-circonio con una dureza de HRB ≥ 78 y una conductividad de ≥ 50 MS/m. Las especificaciones son de 35×35×35 mm.Las superficies de trabajo pueden intercambiarse para su usoEl electrodo superior está hecho de varillas de cromo-circonio con una dureza de HRB ≥ 78 y una conductividad de ≥ 50 MS/m,y las especificaciones son de 25 mm.

7El soporte para electrodos está hecho de cuadrado de cobre T2 con una conductividad ≥ 56 MS/m. Esto aumenta la conductividad entre las placas de cobre y prolonga la vida útil de los electrodos.

8El alambre de alta conductividad está hecho de tira de cobre T2 y se fabrica mediante un proceso de flexión en frío, lo que garantiza la calidad de la soldadura y prolonga la vida útil.

Características de la máquina de soldadura de paneles de malla de alambre

Alimentación de alambre longitudinal

El sistema de líneas longitudinales consta de detección de alimentación de material, cilindro de alisado y bobina de alambre.

1La detección de alimentación se utiliza para comprobar la condición de escasez de material a lo largo de la línea longitudinal, asegurando la continuidad del funcionamiento de la máquina de soldadura.

2El dispositivo de alisado se realiza mediante un solo proceso de alisado para garantizar la planitud de la malla.

El cable de cruce

1La tolva de alambre transversal es un dispositivo de transporte que alimenta las barras de refuerzo de longitud estándar enderezadas y cortadas a la posición del electrodo de soldadura de la máquina principal según sea necesario para la soldadura.La tolva de material de barra transversal es un dispositivo de transporte que alimenta las barras de refuerzo de longitud estándar enderezadas y cortadas a la posición del electrodo de soldadura de la máquina principal según lo requerido para la soldaduraSe compone de una escalera de plataforma, un contenedor de almacenamiento y una tolva de descarga.

2El motor paso a paso recoge automáticamente el filamento y lo deja caer automáticamente a la posición designada.

3La trampilla de alambre transversal es de tipo bandeja, lo que facilita el funcionamiento del alambre y reduce la intensidad de su trabajo.

Reciclar la malla de tira

1El proceso de malla de tira repetitiva consiste en sacar las líneas horizontales ya soldadas de acuerdo con los parámetros establecidos por el programa para formar una rejilla.El proceso de red repetitiva consiste en sacar las líneas horizontales ya soldadas de acuerdo con los parámetros establecidos por el programa para formar una cuadrículaEn función de la longitud de la red, este proceso puede repetirse varias veces hasta que toda la hoja de red se retire por completo.Este proceso se puede repetir varias veces hasta que se retire completamente toda la hoja de red..

2El gancho de malla se tira mecánicamente, con ayuda neumática para levantar y bajar el gancho.con ayuda neumática para levantar y bajar el gancho.

Máquina para afeitar

Una máquina de corte de alta precisión puede cortar agujeros de alambre transversal de 2 mm, dejando los bordes ásperos de la malla dentro de 1 mm. (Tres opciones)

Sistema de control

1Utilizando un sistema de control programable por PLC y una interfaz de operación por pantalla táctil.

2Cada estructura funcional está equipada con un dispositivo de detección de fallos y tiene una alarma automática y una función de apagado.

3Las especificaciones de malla y los parámetros de funcionamiento de cada mecanismo se establecen a través de la interfaz de pantalla táctil.

4La corriente de soldadura y el tiempo se ajustan a través de la pantalla táctil del gabinete de control principal.

5Al utilizar un controlador de soldadura de malla de acero y un tiristor para el control síncrono, es posible lograr la soldadura simultánea del transformador o el control separado para cada sección.

6. El gabinete de control CNC utiliza marcas de renombre mundial. El gabinete de control CNC adopta marcas eléctricas de renombre mundial, asegurando un rendimiento estable, un control preciso, una alta confiabilidad,y una vida útil más larga, reduciendo al mismo tiempo las tasas de fallos y los costes de mantenimiento.

Parámetros técnicos de las máquinas de soldadura de paneles de malla de alambre

Aplicaciones del panel de malla de alambre

Esta farola tiene un alto brillo, ahorro de energía, protección del medio ambiente y fácil instalación. Tiene una clasificación impermeable de IP67 y ha pasado la certificación CE.Es adecuado para las escuelas, parques, bordes de carreteras, fábricas, plazas, etc. Tiene un período de garantía de 3 años. Además, podemos proporcionar varios estilos para satisfacer sus necesidades.

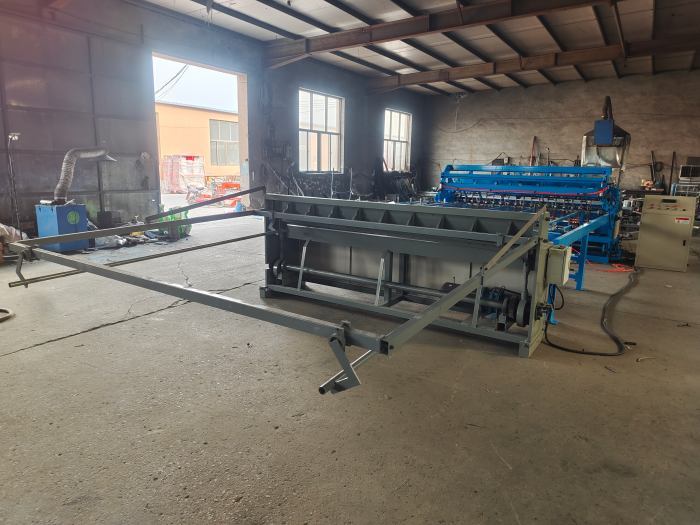

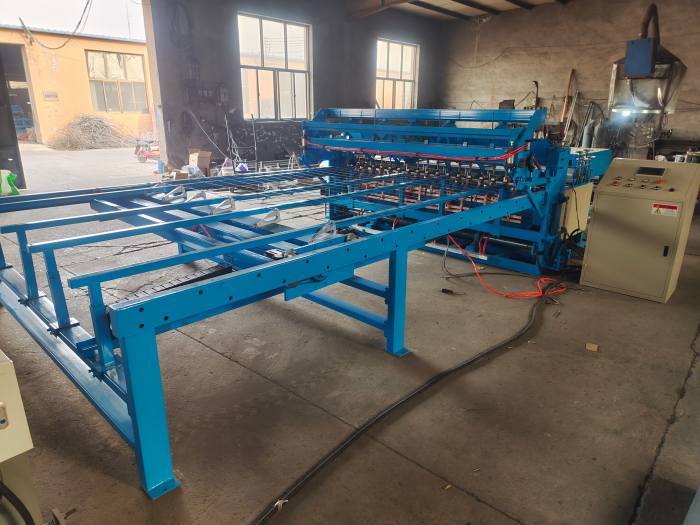

Fotos de la máquina de soldadura de paneles de malla de alambre
