La soldadora de la malla de alambre/la cerca soldada con autógena Mesh Welding Machine
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | DIXUN |
| Certificación | CE & ISO 9001:2015 |
| Número de modelo | DX-2500A |
| Cantidad de orden mínima | un juego |
| Detalles de empaquetado | Los repuestos y el gabinete de control se cargarán en una caja de madera. La máquina principal es el |
| Tiempo de entrega | 30 días laborables |
| Capacidad de la fuente | 5 juegos por mes |
Datos del producto
| Diámetro del alambre | 3-6 mm | Certificación | CE,ISO9001 |
|---|---|---|---|
| Color | se puede personalizar | Voltaje | 220V/380V/415V/440V |
| Velocidad de soldadura | 40-60 veces/minuto | Nombre | Máquina de soldadura de malla |
| tipo | completamente automático | Condición | Nuevo |
| Uso | cerca de malla de alambre de soldadura, soldadora de malla de alambre de hormigón de refuerzo de seg | Altura de la valla | 1000-2500 mm |
| cerco de flexión | Doblado automático | Tirando el motor de malla | servomotor |
| Resaltar | Soldadora de malla de cerca soldada,soldadora de malla de alambre con garantía,equipo de soldadura de malla de alambre industrial |
||
Descripción de producto
La soldadora de la malla de alambre/la cerca soldada con autógena Mesh Welding Machine
Introducción de la máquina soldadora de malla de alambre
1. El sistema de control adopta tecnología CNC síncrona, programa PLC y HMI. Es fácil y cómodo de operar con la pantalla táctil.
2. Los alambres transversales se alimentan automáticamente desde el dispositivo de la tolva y se controlan mediante un motor paso a paso. El motor paso a paso impulsa el dispositivo tipo disco para dejar caer los alambres transversales automáticamente. El dispositivo cruzado de la tienda tiene más capacidad y puede cargar un máximo de 1 tonelada de cables.
3. Distancia ajustable del cable vertical que permite diferentes tamaños de orificio entre el cable vertical; cuando se ingresa la distancia del cable transversal a la pantalla táctil, se puede hacer cualquier tamaño de malla. El tamaño de la malla de soldadura se puede ajustar aleatoriamente dentro del rango.
4. El sistema de tracción de la malla está controlado por un servomotor. El servomotor adopta la marca Delta, alta precisión y gran potencia.
5. La subida y bajada del gancho de tracción se controla mediante un cilindro de aire. Y la distancia de tracción de la malla (espacio transversal del alambre) se ajusta mediante PLC en la pantalla táctil.
6. Transformador de soldadura fundido con refrigeración por agua: 160KVA*9PCS (51 electrodos de soldadura): cada 6 electrodos de soldadura necesita un transformador de soldadura. Y el transformador de soldadura es de refrigeración por agua. Que tiene una vida útil más larga.
7. Modo de alimentación del alambre: Los alambres verticales se enderezan previamente y están precortados. Los alambres horizontales pre-enderezados y pre-cortados.
8. La máquina dobladora doblará el panel de malla automáticamente después de que el carro de malla empuja el panel de malla debajo de la máquina dobladora. La máquina dobladora puede doblar el panel de malla al principio, en el medio y al final. La máquina dobladora está controlada por el armario de control. Finalmente. El dispositivo de apilamiento de malla robótica adopta una pila de robot inteligente que agarra la cerca 3D en el carro de malla recolectora. Su ventaja es que puede colocar la malla en orden de manera precisa y rápida, reducir la mano de obra y ahorrar costos.
9. El transformador de potencia debe tener al menos 160 KVA para alimentar la máquina en funcionamiento y la distancia entre el transformador de potencia y la máquina debe ser de 100 m.
10. Material: Adecuado para alambre con bajo contenido de carbono, alambre galvanizado.
Detalles de la máquina soldadora de malla de alambre
1.Dispositivo de alimentación de alambre longitudinal
El sistema de alimentación de alambre longitudinal es un nuevo diseño, que puede colocar alambres longitudinales de manera rápida y precisa, con alarma automática en caso de falla. El alambre longitudinal con tolva de precarga. Que puede cargar cables de 1500 kg.
2. Dispositivo de empuje de alambre longitudinal
Este dispositivo de empuje de alambre longitudinal está especialmente diseñado para hacer que el alambre longitudinal alcance con precisión la posición especificada y garantizar que el estándar de la rejilla no tenga errores.
3. La conexión entre el transformador de soldadura y los electrodos utiliza un bloque de cobre en lugar de una hoja de cobre blando, que tiene mejor calidad y efecto conductor.
4. El electrodo y la base de cobre están hechos de cobre con alto contenido de cromo (CuCrZr), que es un material de aleación especial con resistencia al desgaste y a altas temperaturas. Aumenta la vida útil del electrodo.
5. Dispositivo de tracción de malla (controlado por cilindro de aire con servomotor)
La malla que tira repetidamente es para sacar el alambre transversal soldado de la rejilla de acuerdo con el
Los parámetros establecidos por el programa y de acuerdo con la longitud de la malla, pueden realizar tiradas repetidas de la malla, de modo que toda la malla se extraiga por completo.
6. El dispositivo de malla de empuje
Este dispositivo de malla de empuje se utiliza para empujar el panel de malla debajo de la máquina dobladora.
7. Dobladora automática
Esta máquina dobladora puede doblar paneles de malla en línea de forma automática, ahorrar mano de obra y proporcionar una alta eficiencia.
8. Dispositivo para tirar de la malla después de doblarla.
El dispositivo de malla de tracción extrae el panel de la cerca 3D después de doblarlo.
9. Dispositivo automático de valla de apilamiento de malla
El dispositivo de apilamiento de malla puede apilar con precisión la malla de la cerca 3D de manera ordenada, facilitar el embalaje y reducir el costo de mano de obra. Puede ajustar inteligentemente la altura del apilamiento de malla.
10. Dispositivo de tolva de alimentación de alambre transversal
El motor paso a paso impulsa el dispositivo tipo disco para dejar caer los cables transversales automáticamente. El dispositivo de alambre transversal de la tienda tiene más capacidad y puede cargar un máximo de 1,5 toneladas de alambre.
La tolva de alambre transversal es un dispositivo de alimentación que endereza y corta el acero de longitud fija. barras en la posición del electrodo de soldadura de la máquina de soldadura principal de acuerdo con la soldadura necesidades. La característica más importante de esta tolva es que está equipada con un silo de almacenamiento de alambre transversal y un dispositivo de alimentación automático. La capacidad de almacenamiento es de aproximadamente 1,5 toneladas, lo que reduce la carga manual. alimentación y materiales secundarios y mejora la eficiencia de la producción.
Esta tolva se compone de una escalera de plataforma, un contenedor de almacenamiento y una tolva descendente, que se instala en el marco de tracción de malla circulante.Hay escaleras a ambos lados de la plataforma de la tolva para facilitar la operación. El contenedor de almacenamiento está equipado con un juego de rodillos motorizados magnéticos. Al girar, el acero Las barras se adsorben en los rodillos y se envían al contenedor de almacenamiento y corte. El contenedor de almacenamiento de material está equipado con un interruptor de detección de posición para controlar si Se necesita material adicional según la cantidad de material preparado. La tolva descendente utiliza una polea en forma de disco para sujetar con precisión el alambre y alimentar uniformemente cada alambre transversal a la posición del empujador, uno por uno, según las necesidades de soldadura. La potencia del soporte del cable es un motor paso a paso de 13,5 Nm.
Parámetros técnicos de la máquina soldadora de malla de alambre
| Modelo | DX-2500A | Diámetro del alambre | 3,0--6,0 mm |
| Distancia longitudinal del cable |
50--250 mm (ajustable) |
Forma de alambre vertical | Tolva de alimentación de alambre vertical de alambre precortado automático |
| Distancia del cable transversal |
50-250 mm (ajustable) |
Forma de alambre cruzado | Alimentación de hilo precortado mediante motor paso a paso automático |
| Ancho del panel de malla | Máx. 2500 mm | Tensión nominal | (personalizado) |
| Velocidad de soldadura | 55--65 veces/minuto | Transformador de soldadura | 160KVAX9 PIEZAS |
| Electrodos de soldadura | 51 piezas | Longitud del panel de malla | 1000--3000 mm |
| Peso de la máquina | 14,8 toneladas | Dimensión de la máquina | 25 x 3,8 x 2,2 m (largo x ancho x alto) |
| Capacidad de producción | 55-60 paneles por hora | Método de tirar de la malla. | Por servomotor |
| Mano de obra | 1--2 personas | Espacio requerido | 26 x 5 mx 7 m (largo x ancho x alto) |
| Transformador de potencia | 200KVA | Freno electrico | 630A |
| Cable |
240mm2*3 piezas (Cable de aluminio) |
Distancia del transformador de potencia a la máquina | 100m |

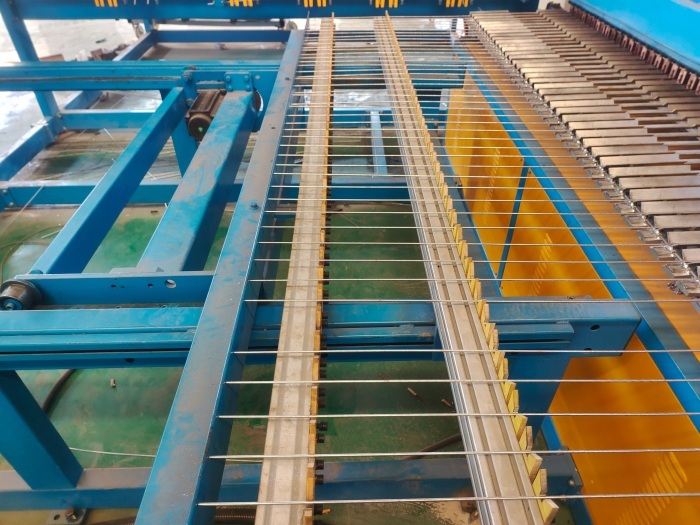

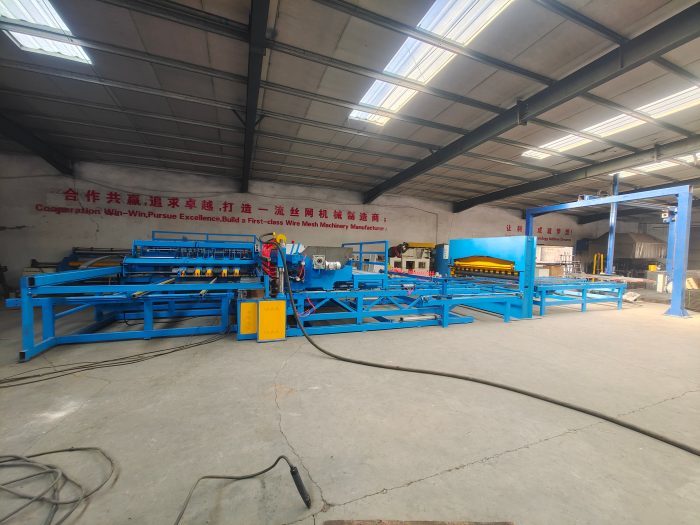

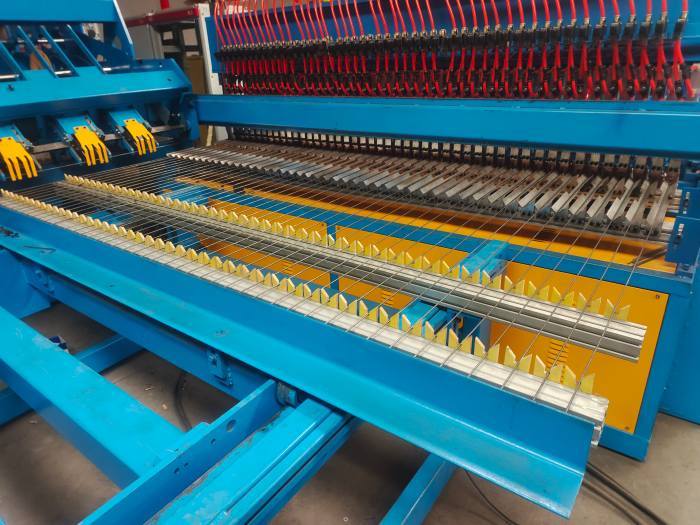

Fotos de la máquina soldadora de malla de alambre
