Capacidad de flexión en línea 60 pcs / hora tamaño de malla 50 * 200mm máquina de soldadura de malla de cerca

Cerca en línea de doblez Mesh Welding Machine del tamaño de malla 50*200m m de la capacidad 60 PC/hora


Introducción de la máquina soldadora de malla para cercas

La máquina soldadora de mallas para cercas es un equipo de soldadura de mallas de alambre nuevo y altamente automatizado desarrollado por nuestra empresa. Incorpora tecnología avanzada de control electromecánico y soldadura por resistencia (incluida la fusión y la soldadura por puntos) perfeccionada en los últimos años y está diseñada para satisfacer las necesidades del mercado nacional. Con un diseño estructural modular, esta máquina facilita futuras actualizaciones y modificaciones funcionales, brindando flexibilidad para adaptarse a los requisitos cambiantes de los clientes.

Según su estructura, se divide en siete secciones principales: alimentación automática de la tolva de alambre longitudinal, disposición automática del material, máquina soldadora de malla principal, caída automática de la tolva de alambre transversal, sistema de tracción cíclico de la malla, máquina dobladora automática (doblado en línea), sistema de apilamiento de malla para cerca. Presenta un diseño novedoso, un bastidor de máquina robusto y un funcionamiento fácil de usar, lo que ofrece una alta rentabilidad.

Características de la máquina soldadora de malla para cercas

1. El motor proporciona una presión de soldadura flexible para la intersección de cables longitudinales y transversales. En comparación con una marca nacional de equipos de soldadura accionados por aire comprimido, tiene una soldadura estable, menos salpicaduras, una velocidad de soldadura rápida, una inversión inicial baja, costos de operación y mantenimiento bajos y un bajo nivel de ruido en la planta.
2. El trefilado mecánico alternativo de la malla ahorra espacio en el taller para la producción de malla y mejora la precisión dimensional de la malla.
3. La tolva de corte horizontal se puede mover hacia la dirección de salida de la malla en su conjunto, lo que proporciona espacio de operación para el ajuste del equipo y mejora en gran medida la eficiencia del ajuste al cambiar la especificación de la malla.
4.El gabinete de distribución eléctrica adopta un sistema de control programable PLC para hacer que el proceso de control sea más preciso.
5. El dispositivo de alimentación automática es un mecanismo que reemplaza la colocación manual de alambre durante la producción de paneles de malla. Los trabajadores colocan los cables previamente enderezados y cortados en la plataforma de alimentación automática. El dispositivo, impulsado por la potencia del motor, transporta los cables al contenedor de almacenamiento de la tolva de aumento de material.
6. Después del proceso de alimentación automática, los alambres previamente enderezados y cortados se colocan en el recipiente de almacenamiento de la tolva de aumento de material. La rotación del disco de sujeción del alambre, impulsada por la potencia del motor, logra la acción de caída y disposición del alambre. Los cables caídos caen automáticamente en las ranuras límite, ahorrando así mano de obra.
7. Como componente central para la formación de paneles de malla, la máquina de soldadura principal utiliza bloques de cromo-circonio-cobre de alta conductividad, que ofrecen una resistencia superior al desgaste.
8. Controlada por PLC, la tolva de alambre transversal utiliza un motor para impulsar la rotación del disco de sujeción del alambre, logrando la acción de caída del alambre.
9. El carro de tracción de malla se mueve hacia adelante y hacia atrás dentro de su rango de recorrido para realizar la acción de tracción de malla. Esto reduce la resistencia de la soldadura y ahorra espacio.
10. El doblado automático permite un funcionamiento continuo y altamente eficiente. Elimina la necesidad de transferencia fuera de línea y posicionamiento secundario, conectándose perfectamente con el proceso anterior para lograr un flujo automatizado. Esto mejora significativamente la eficiencia de la producción y al mismo tiempo evita los riesgos de seguridad asociados con la manipulación manual.
11. Después de terminar la soldadura, la unidad de apilamiento de malla atrapará y levantará la malla y la apilará en el carro automáticamente. El servomotor controla el levantamiento de la malla. El servomotor controla el movimiento de la malla.

Ventajas de la máquina soldadora de malla para cercas

1. La longitud de la cerca (altura de la cerca) se puede ajustar arbitrariamente entre 1000 y 2500 mm.
2. Se agrega un dispositivo de vibración al sistema de alimentación de alambre transversal para evitar que el alambre se enrolle.
3. El cable lineal y el cable transversal tienen un posicionamiento preciso, el panel de malla es plano y el orificio de malla es estándar.
4. El espaciado de los cables cruzados se ajusta a través de la pantalla táctil, se pueden configurar diferentes tamaños de malla en la misma malla.

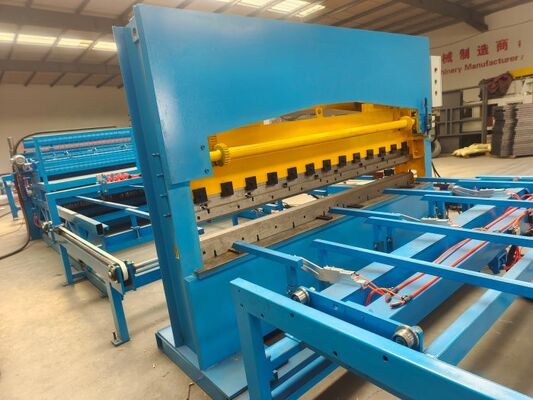

5. Los troqueles superior e inferior de la máquina dobladora se mueven al mismo tiempo para ahorrar tiempo.
6. Podemos ajustar fácilmente la corriente de soldadura cuando necesitamos soldar diferentes diámetros de alambre.
7. El sistema de alimentación de alambre de línea tiene agregada una tolva, que puede colocar 1 tonelada de alambre.
8. Podemos configurar la salida y detener la máquina automáticamente una vez finalizada la producción de la malla.
9. Alimentación de alambre, soldadura de malla, doblado de malla, apilamiento de malla funcionando juntos. Alta eficiencia de producción.

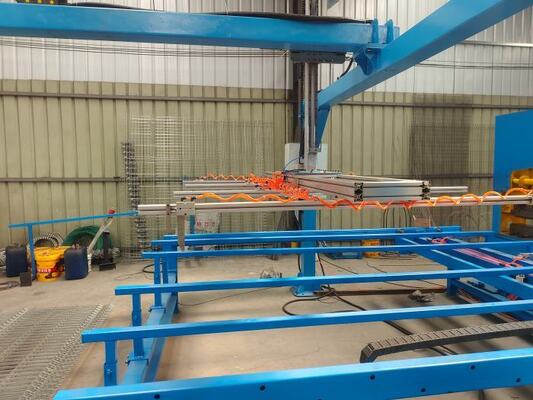

10. El sistema robótico de apilamiento de malla puede colocar la malla de manera precisa y rápida, ahorrando costos de mano de obra.

Parámetros técnicos de la máquina soldadora de malla para cercas



Aplicación de la máquina soldadora de malla para cercas

La máquina soldadora de malla para cercas de barandillas se utiliza principalmente para cercas de carreteras, cercas de vías de alta velocidad, cercas de ingeniería municipal, construcción de aeropuertos, etc.

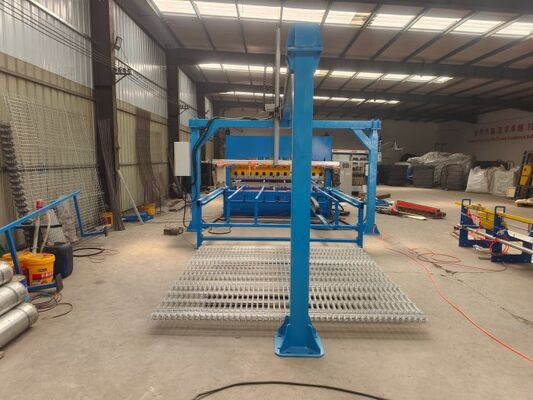

Fotos de la máquina soldadora de malla para cercas
