Tamaño de la cerca 1530 * 2500mm Automática curva de la autopista barandilla de protección 3d máquina de soldadura de malla de la cerca

Tamaño de la cerca 1530*2500mm Automática curva de la autopista baranda de protección 3D de la cerca de malla máquina de soldadura

Introducción de la máquina de soldadura de malla de cerca 3D

La máquina de soldadura de malla de cercas es un equipo de soldadura de malla de alambre nuevo y altamente automatizado desarrollado por nuestra compañía.Incorpora tecnología avanzada de soldadura por control electromecánico y resistencia (incluida la fusión y la soldadura puntual) refinada en los últimos años, y está adaptada a las necesidades del mercado nacional.Con un diseño estructural modular, esta máquina facilita futuras actualizaciones y modificaciones funcionales,proporcionar flexibilidad para adaptarse a las necesidades cambiantes de los clientes.

La máquina de soldadura de malla de cerca conserva el cuerpo principal de la máquina de soldadura original.y una máquina automática de alimentación de alambre está instalada en el otro ladoUna máquina automática de ordenamiento de materiales se instala fijamente en el lado de la máquina automática de alimentación de alambre lejos del cuerpo principal de la máquina de soldadura.Mecanismo de agarre de alambre, y el mecanismo de disposición de alambre, sustituye la disposición de alambre manual tradicional, mejorando así la eficiencia de trabajo de la máquina de malla soldada.

Según su estructura, se divide en siete secciones principales: alimentación automática de la tolva de alambre longitudinal, disposición automática del material, máquina de soldadura de malla principal,con una capacidad de carga de más de 200 kg/m2, sistema de tracción de malla cíclica, máquina de flexión automática (flexión en línea), sistema de apilamiento de malla de cerca.ofreciendo una alta rentabilidad.

Características de la máquina de soldadura de malla de cerca 3D

1.El blanqueo automático de la tolva de alambre horizontal reduce en gran medida la intensidad de trabajo.

2. La máquina tiene función de detección de alambre horizontal. Cuando el alambre horizontal no cae en la posición de soldadura, la máquina se detendrá automáticamente;

3El motor proporciona una presión de soldadura flexible para la intersección de alambres longitudinales y transversales.tiene soldadura estable, menos salpicaduras, velocidad de soldadura rápida, baja inversión inicial, coste de operación y mantenimiento y bajo ruido en la planta.

4El dibujo mecánico de malla recíproca ahorra espacio en el taller para la producción de malla y mejora la precisión dimensional de la malla.

5. La tolva horizontal de blanqueo puede moverse hacia la dirección de salida de la malla en su conjunto,que proporciona espacio de operación para el ajuste del equipo y mejora en gran medida la eficiencia de ajuste al cambiar la especificación de malla.

6El gabinete de distribución eléctrica adopta un sistema de control programable PLC para hacer el proceso de control más preciso.

7El dispositivo de alimentación automática es un mecanismo que reemplaza la colocación manual de alambre durante la producción de paneles de malla.El dispositivo, impulsado por la potencia del motor, luego transporta los cables en el contenedor de almacenamiento de la tolva de aumento de material.

8Después del proceso de alimentación automática, los cables pre-estirados y cortados se colocan en el contenedor de almacenamiento de la tolva de aumento de material.motorizado por motorLos cables caídos caen automáticamente en las ranuras límite, ahorrando así mano de obra.

9Como componente principal para la formación de paneles de malla, la máquina de soldadura principal utiliza bloques de cobre cromo-circonio de alta conductividad, que ofrecen una resistencia al desgaste superior.

10Controlada por un PLC, la trampilla transversal de alambre utiliza un motor para impulsar la rotación del disco de agarre de alambre, logrando la acción de caída del alambre.

11El carro de tracción de malla se mueve hacia adelante y hacia atrás dentro de su rango de viaje para realizar la acción de dibujo de malla. Esto reduce la resistencia de soldadura y ahorra espacio.

12La flexión automática permite un funcionamiento altamente eficiente y continuo, eliminando la necesidad de transferencia fuera de línea y posicionamiento secundario.Conexión perfecta con el proceso anterior para lograr un flujo automatizadoEsto mejora significativamente la eficiencia de la producción y evita los riesgos de seguridad asociados con la manipulación manual.

13La máquina de soldadura de malla de cerca 3D adopta el manejo de apilamiento de malla que reduce en gran medida tanto el número requerido de trabajadores como la intensidad laboral.

Parámetros técnicos de la máquina de soldadura de malla de cerca 3D

Aplicación de la máquina de soldadura de malla de cerca 3D

La máquina de soldadura de malla de vallas de barandillas se utiliza principalmente para cercas de carreteras, cercas de ferrocarril de alta velocidad, cercas de ingeniería municipal, construcción de aeropuertos, etc.

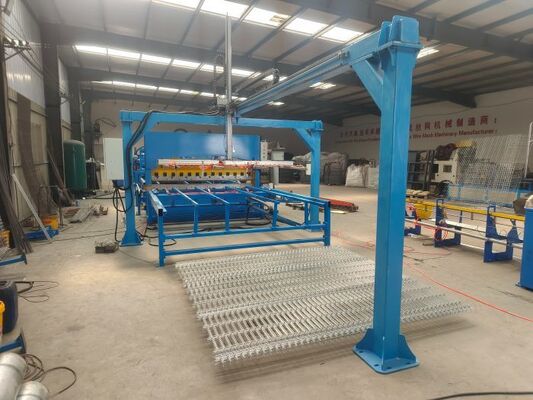

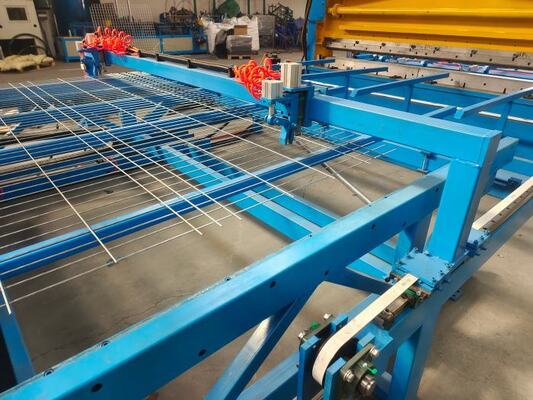

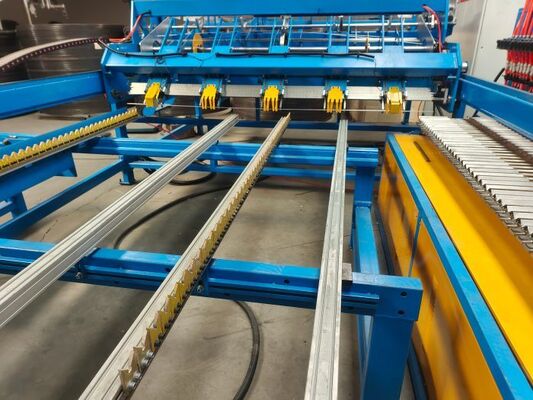

Fotos de la máquina de soldadura de malla de cerca 3D
