Apertura Tamaño 50x200mm altura de la cerca 2,5m Máquina de soldadura de malla de cerca

Tamaño de la abertura 50x200mm Alturas de la cerca 2,5m Máquina de soldadura de malla de cerca

Introducción de la máquina de soldadura de malla de cercas:

Esta máquina de soldadura de malla de cerca es desarrollada y producida por el equipo técnico chino e ingenieros europeos combinados con la experiencia de uso de los clientes.Toda la línea de producción es muy avanzada y cada sistema ha mejorado mucho.

El sistema de alimentación del alambre de línea es muy preciso, y el rango de longitud puede ser de 75-2500 mm, el sistema de malla de tracción, el sistema de transporte de malla y el sistema de flexión de malla son controlados por diferentes servomotores,puede mejorar en gran medida la velocidad de producción.

El sistema de flexión adopta una máquina de flexión de alta velocidad, y los moldes superior e inferior se mueven al mismo tiempo para una producción de alta eficiencia.

El sistema de apilamiento de malla adopta un sistema de apilamiento robótico inteligente. Su ventaja es que puede colocar la malla de forma precisa y rápida, reducir la mano de obra y ahorrar costos.

 Ventajas de la máquina de soldadura de malla de cercas:

1La longitud de malla (altura de la cerca) puede ajustarse arbitrariamente de 1000 a 2500 mm.
2Se añade un dispositivo de vibración al sistema de alimentación de alambre cruzado para evitar el enrollamiento del alambre.
3El alambre de línea y el alambre transversal están posicionados con precisión, el panel de malla es plano, el agujero de malla es estándar.
4. El espacio entre cables cruzados se ajusta a través de la pantalla táctil, diferentes tamaños de malla se pueden establecer en la misma malla.
5Las matrices superior e inferior de la máquina de flexión se mueven al mismo tiempo para ahorrar tiempo.
6Podemos ajustar fácilmente la corriente de soldadura cuando necesitamos soldar diferentes diámetros de alambre.
7Podemos configurar la salida y detener la máquina automáticamente después de la producción de malla terminada.
8- Alimentación de alambre, soldadura de malla, flexión de malla, apilamiento de malla funcionando juntos. Alta eficiencia de producción.
9El sistema de apilamiento de malla de robot puede colocar la malla con precisión y rapidez, ahorrando costos laborales.

Detalles de la máquina de soldadura de malla de cercas:

1El sistema de alimentación de alambre longitudinal es un nuevo diseño, que puede colocar alambres longitudinales de forma rápida y precisa, alarma automática en caso de fallo.Que puede cargar 1500 kg de cables.

2Este dispositivo de empuje de alambre longitudinal está especialmente diseñado para hacer que el alambre longitudinal alcance con precisión la posición especificada y garantizar que el estándar de la red no tenga error.

3La conexión entre el transformador de soldadura y los electrodos utiliza un bloque de cobre en lugar de una hoja de cobre blanda, que tiene una mejor calidad y un efecto conductor.

4El electrodo y la base de cobre están todos hechos de cobre de alto cromo (CuCrZr), que es un material de aleación especial con resistencia al desgaste y resistencia a altas temperaturas.Aumentar la vida útil del electrodo.

5La malla de tirar repetidamente es tirar el alambre transversal soldado fuera de la rejilla de acuerdo con el los parámetros establecidos por el programa, y de acuerdo con la longitud de la malla, puede realizar la malla tirando repetidamente, de modo que toda la malla se saca por completo.La malla tirando repetidamente dispositivo se compone de una malla tirando marco inferiorLos dos lados del marco base de la malla de alambre son rieles de guía del marco de malla de alambre móvil,Se puede mover a 600 mm de distancia del ordenador centralLa fuerza de movimiento del marco de tracción de malla es un cilindro estándar con un diámetro de 50 mm.El marco de tracción móvil está compuesto por dos marcos de soldadura laterales y un soporte centralDos conjuntos de ganchos de bloqueo neumáticos se instalan en la conexión con la máquina de soldadura para asegurar la precisión de la posición del marco de tira de malla durante el trabajo.Dos cilindros con un diámetro de 40 mmHay un conjunto de dispositivos mecánicos antibloqueo en la conexión entre el marco móvil y el marco inferior para mejorar la seguridad del operador.Equipado con 6 juegos de ganchos de tira de malla neumática, un conjunto de dispositivo de fuerza de elevación de vigas de pickpocket, recogiendo cilindro de fuerza manual con un diámetro delgado de 25 mm, la potencia de elevación de pickpocket es de 1 cilindro de diámetro.

6Este dispositivo de malla de empuje se utiliza para empujar el panel de malla debajo de la máquina de flexión.

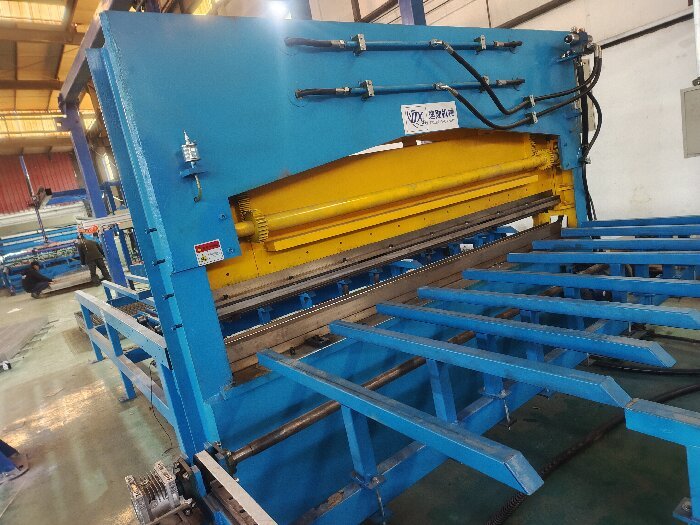

7.Esta máquina de flexión puede doblar el panel de malla en línea automáticamente, ahorrar mano de obra y proporcionar una alta eficiencia.

8.El dispositivo de malla de tirón saca el panel de la cerca 3D después de doblar.

9.El dispositivo de apilamiento de malla robótica puede apilar con precisión la malla de cerca 3D, facilitar el empaque y reducir el costo de mano de obra.

10.El motor paso a paso impulsa el dispositivo de tipo disco para dejar caer los cables transversales automáticamente.La tolva de alambre cruzado es un dispositivo de alimentación que envía endereza y corta las barras de acero de longitud fija en la posición del electrodo de soldadura de la máquina de soldadura principal de acuerdo con las necesidades de soldaduraLa mayor característica de esta tolva es que está equipada con un silo de almacenamiento de alambre cruzado y un dispositivo de alimentación automática.que reduce la alimentación manual y los materiales secundarios y mejora la eficiencia de la producción.

11Esta tolva está compuesta por una escalera de plataforma, un contenedor de almacenamiento y una tolva de caída, que se instala en el marco de tracción de malla circulante.Hay escaleras a ambos lados de la plataforma de la tolva para facilitar el funcionamientoLa caja de almacenamiento está equipada con un conjunto de rodillos motorizados magnéticos.El contenedor de material está equipado con un interruptor de detección de posición para controlar si se necesita material adicional según la cantidad de material preparadoLa tolva de caída utiliza una capa en forma de disco para sujetar con precisión el alambre y alimentar uniformemente cada alambre transversal en la posición del empujador uno por uno de acuerdo con las necesidades de soldadura.La potencia del cable de retención es un 13Motor paso a paso de 5 Nm.

12. La máquina de soldadura de malla de cerca está equipada con gabinete de control principal independiente y consola de operación. Utilice sistema de control programable PLC, interfaz de operación de pantalla táctil. Fácil operación.

Parámetros técnicos de la máquina de soldadura de malla de cercas:

Aplicaciones de la máquina de soldadura de malla de cercas:

La malla de cerca tiene una amplia gama de aplicaciones.
1Sectores de transporte como carreteras, ferrocarriles, puentes y autopistas rápidas: En estas zonas, las barandillas desempeñan un papel de protección y aislamiento, evitando eficazmente accidentes.Las barandillas en las autopistas pueden evitar que los vehículos pierdan el control y salgan de la carretera., garantizando la seguridad de los peatones.
2- El sitio de construcción, especialmente alrededor del pozo de los cimientos: En los sitios de construcción, las barandillas sirven como medidas de seguridad para prevenir riesgos accidentales durante la construcción.Las barandillas alrededor del pozo de los cimientos pueden evitar que los trabajadores caigan y también aislar el sitio de construcción para evitar que el personal no autorizado entre.
3. Lugares públicos como parques, comunidades y escuelas: Las redes de barandillas se pueden utilizar para separar y embellecer el entorno y para regular los caminos para peatones y vehículos.las redes de barandillas de jardín se pueden usar para dividir los canteos de flores y los céspedes, que sirve tanto como una barrera como un medio de embellecimiento.
4En las fábricas, almacenes, estacionamientos y otros lugares: Las barandillas pueden utilizarse para proteger y salvaguardar equipos e instalaciones.Las vallas de aislamiento de almacén se pueden utilizar para aislar el interior del almacén del taller y los puestos del mercado..
5. lugares deportivos como estadios, canchas de baloncesto y campos de fútbol: La red de barandillas de la cancha de baloncesto tiene las características de antienvejecimiento, resistencia a la corrosión, superficie plana,y siendo menos propensos a la deformación debido al impacto de fuerzas externasEs ampliamente utilizado en estadios, canchas de baloncesto y campos de fútbol, etc.
6- Granja de ganado: La red de recinto de ganado puede desempeñar un papel muy eficaz en la protección y el control de la granja, evitando que los animales se escapen.

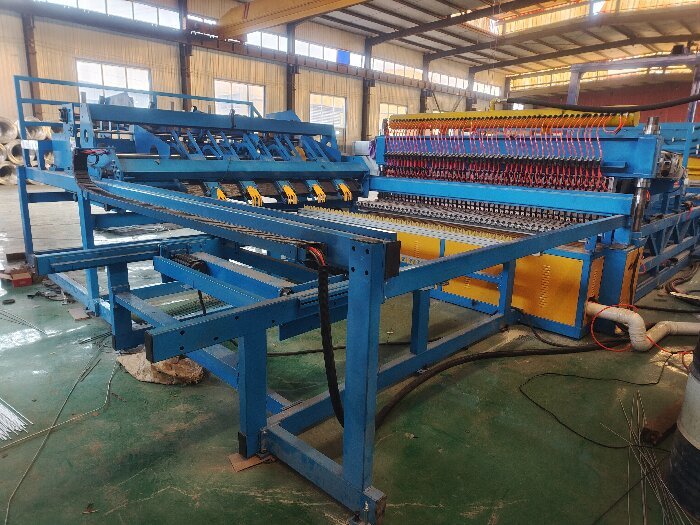

Fotos de la máquina de soldadura de malla de cercas:
